Finite-Elemente-Analyse der Stahlkonstruktion von Regalen in einem stereoskopischen Lager
Mitwirkender: Wang Xiang
Die Regalstruktur der dreidimensionalen Bibliothek ist riesig und die Belastung komplex. Um den Transport zu erleichtern, ist es als abnehmbare Verbindungskonstruktion ausgeführt. Daher ist die Stahlkonstruktion des Regals der dreidimensionalen Bibliothek größtenteils mit hochfesten Bolzen verbunden. Wenn die Stahlkonstruktion des Regals Windlast, Schneelast, Erdbebenlast und Dachwartungslast ausgesetzt ist, ist die Frage, ob das Regal über ausreichende Festigkeit, Steifigkeit und Stabilität verfügt, das größte Problem des Konstrukteurs. In der Vergangenheit stützte sich die Festigkeitsanalyse der Regalkonstruktion hauptsächlich auf die Berechnungsmethoden der Materialmechanik, der Strukturmechanik und der elastischen Mechanik. Die Berechnung komplexer Strukturen erfordert viel vereinfachte Arbeit, der Arbeitsaufwand ist groß und die Genauigkeit ist nicht hoch. Manche Strukturen lassen sich mit analytischen Methoden einfach nicht lösen. Die Finite-Elemente-Analyse hat im Bereich der Regale große Bedeutung erlangt und ist ein unverzichtbares Werkzeug bei der Konstruktion von Stahlregalkonstruktionen.
Die Finite-Elemente-Analyse des Regals gliedert sich im Wesentlichen in die folgenden fünf Schritte:

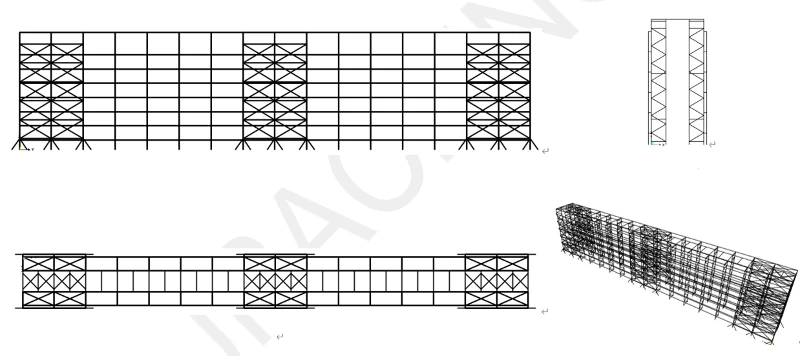

1. Erstellen Sie das Finite-Elemente-Modell der Stahlkonstruktion des Regals der dreidimensionalen Bibliothek
Verwenden Sie Finite-Elemente-Software wie ANSYS oder SAP 2000, parametrisieren Sie die Rack-Finite-Elemente-Gittermodellstruktur entsprechend den Projektanforderungen, um das Material, den Abschnitt und den Elementbeschränkungstyp auszuwählen.

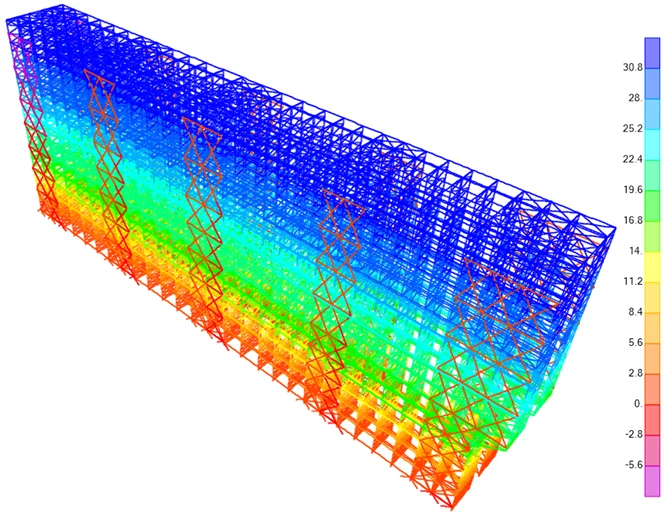

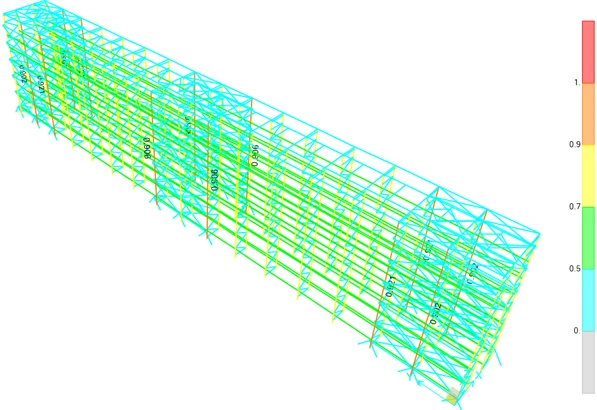

2, Statikanalyse
Die statische Analyse der Stahlkonstruktion der Regale des dreidimensionalen Lagers wird durchgeführt und die Kombination von Lasten wie strukturelles Eigengewicht, Ladungslast, Windlast, Schneelast und Erdbebenlast wird bei der Berechnung berücksichtigt B. um die Position und das Spannungsverteilungsgesetz der Struktur zu bestimmen und herauszufinden, wo die Festigkeit am schwächsten und die Steifigkeit am größten ist.
3, Modalanalyse
Bestimmen Sie die Eigenfrequenz und den Modus der Struktur durch Modalanalyse und untersuchen Sie die tatsächliche Schwingungsreaktion (Verformungstrend) der Struktur unter der Wirkung verschiedener externer oder interner Schwingungsquellen in diesem Frequenzband.

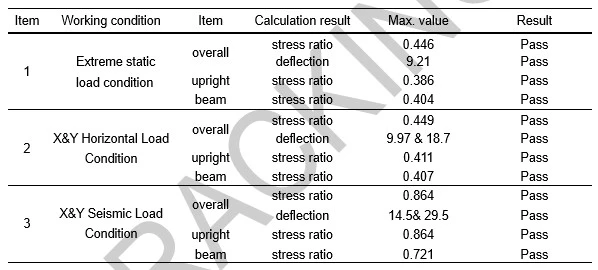

4, Stabilitätsanalyse
Es wird eine Stabilitätsanalyse der Struktur durchgeführt, die stabile kritische Belastung der Struktur berechnet und ihre Leistung unter den fünf Arbeitsbedingungen statischer Grenzlast, horizontaler Krafteinfluss in X-Richtung, horizontaler Krafteinfluss in Y-Richtung und X-Richtung ermittelt Es werden seismische Einwirkungen und seismische Einwirkungen in Y-Richtung untersucht.
5, Berechnung der Verankerungsstärke
In vielen Komponenten des Regals wird ein hochpräzises 1:1-Volumenmodell für einzelne Komponenten erstellt, sodass die Verformungsanalyse genauer ist, häufig im gesamten RasterDas Modell ist nicht in der Lage, die mechanische Leistung der Schlüsselkomponenten wiederzugeben.
Im Entwurfsprozess kann die Methode der Finite-Elemente-Analyse die Festigkeit, Steifigkeit und Stabilität der Struktur der kritischen Last bestimmen. Um die Sicherheit des Projekts zu gewährleisten, hat Jracking zahlreiche Finite-Elemente-Analysen und Berechnungen für die wichtigsten Projekte, Hochregal- und dreidimensionale Lagerprojekte im Erdbebengebiet, durchgeführt, um die Zuverlässigkeit und Sicherheit des Projekts vollständig zu gewährleisten Projektumsetzung.
